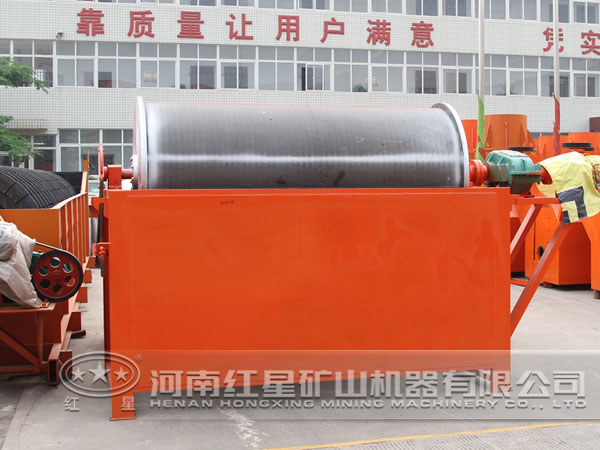

對于永磁筒式磁選機來說，磁系結構的設計是關鍵，合理的磁系結構設計能夠保證設備的磁選效率。為此，我們磁選機廠家對大型永磁磁選機的設計進行了深入研究。
永磁筒式磁選機磁系設計原則
1、 具有較高的磁場強度。常規筒式磁選機是以開放式磁系設計為前提的額，因此，提高磁選機的磁場強度很重要。
2、 合適的徑向磁場梯度和磁場作用深度。磁系的徑向磁場梯度越大越好，但是磁場梯度和磁場深度是矛盾的，磁場梯度越大，磁場的作用深度越小，兩者兼顧時磁系設計的一項重要任務。
3、 周向磁場梯度應盡可能小。周向磁場梯度越大，周向磁場力也就越大，該力將礦粒吸到高場強區，并且質量在磁場峰值附近，阻礙了磁性顆粒的順利排出，降低選礦效率。
4、 根據分選要求，確定合理極數。如果需強化分選作業，極數越多，翻轉的次數越多，對于提高精礦品位是有利的；如以提高分選回收率為指標，則極數不宜過多，過多的翻轉次數對于選礦的回收率有負面影響。
在以上磁系設計原則的指導下，我們對筒式磁選機的磁系進行了合理設計。
1、 采用小極面寬度、笑的磁極看度與間隙比可以有效增加徑向磁場梯度，減小周向磁場梯度，對于礦物分選品位提高有利。
2、 增大磁系半徑，設置多磁極，強化分選作業 。
3、 在磁系設計選型時綜合考慮礦物的特性、處理能力、選礦目標等因素，提出表面磁場強度、磁場深度、極矩及極數等要求。
4、 鍥形輔助磁極可以有效防止漏磁，對于磁性的利用是有益的。
合理的磁系設計是永磁筒式磁選機質量高低的關鍵指標，我們紅星深知這一點，所以我們的設備在設計時都采用上述方法進行，磁選機的綜合性能較高。
