低品位碳酸錳礦石的磁選工藝

隨著國(guó)內(nèi)錳礦資源的開采，易選錳礦石資源儲(chǔ)量越來(lái)越少，目前大部分都是品位較低的難選錳礦，如何 對(duì)低品位錳礦石的高效選別對(duì)于資源的利用效率有著重要的意義。碳酸錳礦石就是典型的低品位錳礦，本文就以該錳礦為例，對(duì)錳礦磁選工藝進(jìn)行研究。

1、礦石性質(zhì)

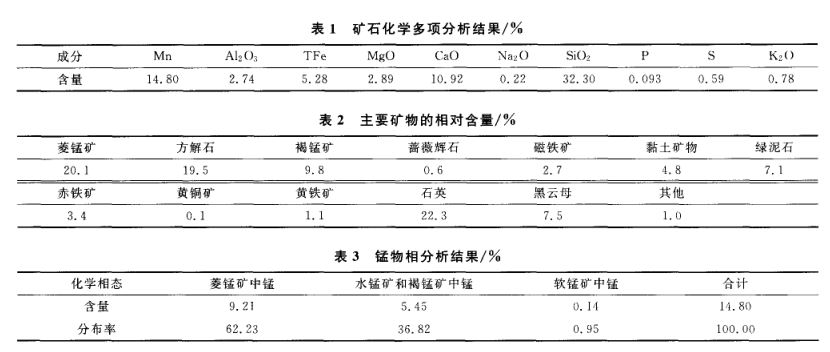

碳酸錳礦石品位低，嵌布粒度極細(xì)，結(jié)構(gòu)構(gòu)造復(fù)雜，多呈鮞狀結(jié)構(gòu)產(chǎn)出，單體解離極為困難，礦石處理技術(shù)難度大。這種錳礦主要以菱錳礦、水錳礦和碳酸錳礦形式存在，磁性鐵占2.7%。具體結(jié)果看下表。

2、錳礦磁選工藝

根據(jù)該礦石性質(zhì)研究結(jié)果，碳酸錳品位較低，嵌布粒度較細(xì)，單體解離難度較大，但碳酸錳礦鮞粒較粗，碳酸錳具有弱磁性，因礦石中磁鐵礦與菱錳礦等含錳礦物共生密切，增強(qiáng)了碳酸錳的磁性，因此，可選擇分級(jí)磁選工藝進(jìn)行選別。

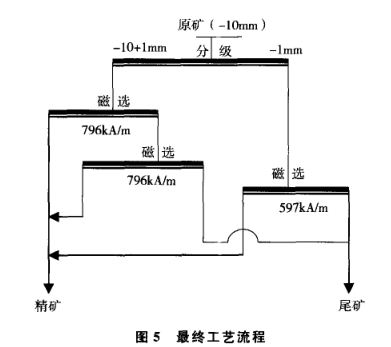

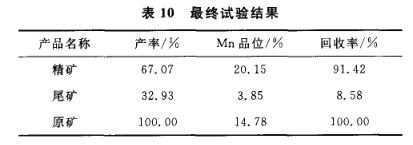

礦石破碎至-20mm，進(jìn)行篩分分級(jí)將-10mm原礦分為-10+1mm，-1mm兩個(gè)粒級(jí)，-10+1mm粒級(jí)采用干式磁選機(jī)磁選，一次粗選，一次掃選，-1mm采用濕式強(qiáng)磁選機(jī)一次磁選的工藝流程，最終獲得精礦產(chǎn)率67．07%，精礦Mn品位20．15，Mn回收率91．42%的良好指標(biāo)。工藝流程及實(shí)驗(yàn)條件見圖5，試驗(yàn)結(jié)果見表10。

由此可以看出，最終獲得精礦產(chǎn)率67.07%，精礦Mn品位20.15%，Mn回收率91.42%的良好指標(biāo)。

3、分析總結(jié)

含錳礦物與磁鐵礦密切共生是提高精礦回收率的主要因素。由于菱錳礦鮞粒中磁鐵礦含量較低，而菱錳礦鮞粒粒度一般為1～2mm，因此當(dāng)碎礦粒度小于1mm時(shí)會(huì)使大量菱錳礦與磁鐵礦分離，造成其磁性減弱，這會(huì)對(duì)選礦結(jié)果有影響。磁鐵礦的嵌布特征研究表明磁鐵礦主要與褐錳礦、石英、綠泥石等礦物緊密共生，組成微細(xì)粒集合體，這是精礦品位難以提高的主要原因。

總之，分級(jí)磁選工藝處理低品位細(xì)粒碳酸錳礦，確定了合理的分級(jí)粒度與試驗(yàn)條件，具有工藝流程簡(jiǎn)單和易于現(xiàn)場(chǎng)實(shí)施的優(yōu)勢(shì)，為后續(xù)電解錳節(jié)約了成本，使低品位碳酸錳資源合理開發(fā)提供了技術(shù)保證。

綜上所述，磁選工藝在碳酸錳礦石選別中表現(xiàn)出較高的優(yōu)勢(shì)，能夠 對(duì)低品位錳礦石的高效選別，我公司將根據(jù)選礦廠錳礦性質(zhì)來(lái)制定合理的錳礦選礦工藝及設(shè)備，保證選別的高效性。
